DIALux evo یک نرمافزار تخصصی برای طراحی، محاسبه و بصریسازی روشنایی در فضاهای داخلی و خارجی است. این نرمافزار به طراحان روشنایی، مهندسان و معماران کمک میکند نتیجهی تصمیمهای نوری را پیش از اجرا بررسی کنند.
دیالوکس (DIALux evo 14): دانلود، آموزش و پلاگین گلنور
دیالوکس (DIALux) نرمافزار رایگان طراحی و محاسبات روشنایی است. آشنایی با دیالوکس، تفاوت evo و 4.13، دانلود DIALux evo 14 و پلاگین و فایلهای نوری گلنور.
گلنور × DIALux
دیالوکس (DIALux evo)؛ دانلود نرمافزار و پلاگین گلنور
دانلود دیالوکس و دسترسی به پلاگین گلنور و فایلهای نوری IES و LDT برای طراحی و محاسبات روشنایی.
دیالوکس (DIALux) یکی از پرکاربردترین نرمافزارهای طراحی و محاسبات روشنایی در دنیاست که شرکت DIAL آلمان آن را رایگان در اختیار طراحان می‌گذارد. در این صفحه با دیالوکس و کاربردهایش آشنا می‌شوید، آخرین نسخهٔ DIALux evo را از سایت رسمی دریافت می‌کنید و به پلاگین آفلاین و آنلاین گلنور و فایلهای نوری محصولات گلنور دسترسی دارید. گلنور عضو رسمی DIALux است؛ بنابراین میتوانید چراغهای گلنور را با داده‌های نوری واقعی در پروژهٔ خود محاسبه کنید.
مرکز دانلود DIALux و گلنور
پلاگین دیالوکس گلنور
در این بخش امکان دانلود پلاگین DIALux گلنور بهصورت آنلاین و آفلاین و دسترسی به بانک محصولات و اطلاعات فوتومتریک چراغهای گلنور فراهم است. فایلهای نوری IES و LDT مشخصات واقعی چراغ را به پروژه DIALux evo وارد می‌کنند و به شما کمک می‌کنند در طراحی روشنایی داخلی، خارجی، خیابانی و محوطه، چراغ مناسب را انتخاب و محاسبات روشنایی را دقیق‌تر انجام دهید. برای شروع پروژه، نرمافزار DIALux evo را از سایت رسمی دانلود کنید و سپس پلاگین گلنور یا فایل نوری محصول موردنیاز خود را انتخاب کنید.
گلنور در DIALux
صفحه رسمی گلنور در شبکه همکاران DIALux
آشنایی با دیالوکس
دیالوکس چیست؟

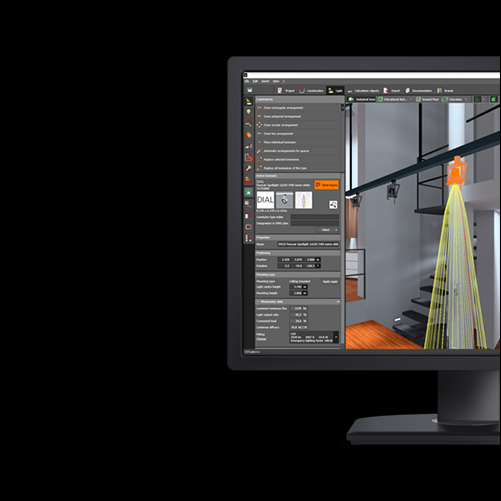

دیالوکس (DIALux) نرمافزار طراحی، محاسبه و نمایش سه‌بعدی روشنایی است که شرکت DIAL GmbH در شهر لودنشاید آلمان آن را توسعه می‌دهد. نسخهٔ فعلی آن DIALux evo است. با دیالوکس، طراح پیش از خرید و نصب چراغ می‌بیند نور در فضا چه نتیجه‌ای خواهد داشت و آیا به سطح روشنایی مورد نیاز پروژه می‌رسد یا نه.
روند کار ساده است: فضا یا ساختمان را مدل می‌کنید، رنگ و جنس سطوح را تعیین می‌کنید، چراغ‌ها را با فایل نوری (فوتومتریک) خود تولیدکننده در مدل قرار می‌دهید و محاسبه را اجرا می‌کنید. نتیجه شامل شدت روشنایی بر حسب لوکس، یکنواختی نور، شاخص خیرگی (UGR)، برآورد مصرف انرژی، تصویر سه‌بعدی و نقشه‌های رنگی پخش نور است و همه در یک گزارش PDF برای کارفرما، مشاور یا دستگاه نظارت جمع میشود.
دیالوکس برای کاربر رایگان است، چون هزینهٔ توسعهٔ آن را بیش از ۴۵۰ تولیدکنندهٔ چراغ که عضو DIALux هستند می‌پردازند؛ نسخهٔ رایگان هم برای طراحی با چراغهای همین اعضا کار میکند. DIALux evo 14 روی ویندوز ۱۰ و ۱۱ نسخهٔ ۶۴ بیتی اجرا میشود.
مقایسه نسخه‌ها
تفاوت DIALux evo و DIALux 4.13
DIALux 4.13 نسخهٔ قدیمی و کلاسیک دیالوکس است و DIALux evo نسل جدید آن. شرکت DIAL نسخهٔ evo را جانشین 4.13 معرفی کرده و فقط همین نسخه را توسعه می‌دهد.
| ویژگی | DIALux evo | DIALux 4.13 |
|---|---|---|
| وضعیت | نسخهٔ فعلی (14.0) که مرتب بهروز میشود | توسعه‌اش متوقف شده و قابلیت جدیدی به آن اضافه نمی‌شود |
| دانلود از سایت رسمی | بله | خیر، دیگر در صفحهٔ دانلود DIALux نیست |
| مدلسازی | مدل سه‌بعدی کل ساختمان، چند طبقه و محوطهٔ بیرونی در یک پروژه | هر پروژه یک اتاق، یک صحنهٔ بیرونی یا یک خیابان |
| فرمت فایل پروژه | .evo | .dlx |
| چراغ‌ها | کاتالوگ اعضای DIALux و فایلهای LDT و IES | پلاگین تولیدکنندگان و فایلهای LDT و IES |
| مناسب برای | همهٔ پروژههای جدید | فقط باز کردن پروژههای قدیمی همین نسخه |
اگر تازه شروع می‌کنید، مستقیماً DIALux evo را نصب کنید. پلاگین و فایلهای نوری گلنور در همین صفحه در دسترس است.
کاربردها
کاربردهای دیالوکس در طراحی روشنایی
دیالوکس تقریباً برای هر پروژهٔ روشنایی کاربرد دارد، از یک اتاق تا یک بزرگراه. رایج‌ترین کاربردها این‌هاست:
روشنایی داخلی؛ دفتر، فروشگاه، مدرسه و بیمارستان
در فضاهای داخلی، دیالوکس شدت روشنایی روی سطح کار، یکنواختی نور و شاخص خیرگی (UGR) را محاسبه میکند و نتیجه را با الزامات استانداردهایی مثل EN 12464-1 می‌سنجد. این‌طوری تعداد، توان و چیدمان چراغ‌ها پیش از اجرا مشخص میشود. محصولات روشنایی داخلی گلنور
روشنایی معابر و خیابان
برای روشنایی معابر، عرض خیابان، تعداد خطوط، ارتفاع پایه، طول بازو و فاصلهٔ پایه‌ها را وارد می‌کنید و دیالوکس درخشندگی، روشنایی و یکنواختی را برای کلاس‌های روشنایی استاندارد EN 13201 محاسبه میکند. برای هر یک از چراغهای خیابانی گلنور فایل نوری IES و LDT در دسترس است.
روشنایی صنعتی و انبار
در سوله‌ها، انبارها و کارخانه‌ها، دیالوکس کمک میکند ارتفاع نصب، زاویهٔ پخش و فاصلهٔ چراغ‌ها طوری انتخاب شود که کف کار و راهروها نور یکنواخت داشته باشند و مصرف انرژی هم بیش از حد لازم نشود. چراغهای صنعتی گلنور
روشنایی ورزشی و پروژکتور
در زمین‌های ورزشی، علاوه بر روشنایی افقی زمین، روشنایی عمودی برای دید بازیکنان و پخش تلویزیونی هم مهم است و زاویهٔ هر پروژکتور باید دقیق تنظیم شود. برای نمونه، در پروژهٔ ورزشگاه پارس شیراز، ۲۱۲ نورافکن فراز گلنور بر اساس خروجی دیالوکس نصب شد. پروژکتورهای گلنور
نور روز و روشنایی اضطراری
DIALux evo سهم نور طبیعی از پنجره‌ها و نورگیرها را هم در محاسبه وارد میکند و برای روشنایی اضطراری و مسیرهای فرار هم محاسبهٔ جداگانه دارد.
فرآیند فنی DIALux
فرآیند طراحی و محاسبات روشنایی با DIALux evo
در DIALux evo میتوانید هندسه و شرایط پروژه را مدلسازی کرده، فایلهای فوتومتریک محصولات گلنور مانند IES و LDT را به پروژه اضافه کنید و محاسبات روشنایی، نور روز و روشنایی اضطراری را انجام دهید. در پایان نیز گزارش فنی پروژه برای بررسی و اجرا قابل تهیه است.
01
مدلسازی فضای پروژه
هندسه فضا، سطوح، کاربری و شرایط روشنایی داخلی یا خارجی را در پروژه DIALux تعریف کنید.
02
انتخاب چراغ و فایل فوتومتریک
چراغ مناسب را از محصولات گلنور انتخاب کرده و فایل فوتومتریک IES یا LDT آن را به پروژه اضافه کنید.
03
محاسبات روشنایی در DIALux
روشنایی مصنوعی، نور روز یا روشنایی اضطراری را محاسبه کرده و سناریوهای مختلف طراحی را مقایسه کنید.
04
تهیه گزارش محاسبات روشنایی
نتایج DIALux را برای بررسی فنی، ارائه پروژه، اجرای روشنایی و تصمیمگیری نهایی مستند کنید.
راهنمای گلنور
چطور چراغهای گلنور را در دیالوکس استفاده کنیم؟
01
DIALux evo را نصب کنید
از دکمهٔ «دانلود از سایت رسمی DIALux» در همین صفحه، آخرین نسخهٔ DIALux evo را دریافت و نصب کنید.
02
کاتالوگ گلنور را اضافه کنید
پلاگین آفلاین گلنور (golnoor.zip) را دانلود و نصب کنید تا بانک محصولات گلنور روی سیستم شما باشد. اگر نمیخواهید چیزی نصب کنید، از پلاگین آنلاین گلنور استفاده کنید.
03
یا فایل نوری یک مدل خاص را بگیرید
در صفحهٔ هر محصول گلنور، از بخش «فایلهای LDT و DIALux» فایل نوری مدل موردنظر را دانلود کنید.
04
چراغ را وارد پروژه کنید
در DIALux evo از بخش افزودن یا وارد کردن چراغ، محصول را از کاتالوگ گلنور انتخاب کنید یا فایل LDT یا IES را باز کنید.
05
بچینید و محاسبه کنید
چراغ‌ها را در فضا قرار دهید، ارتفاع نصب، زاویه و فاصله را تنظیم کنید و محاسبه را اجرا کنید.
06
نتیجه را بررسی کنید و گزارش بگیرید
لوکس، یکنواختی و UGR را با الزامات پروژه مقایسه کنید؛ اگر لازم بود، مدل یا توان چراغ را عوض کنید و در پایان گزارش PDF بگیرید. برای انتخاب مدل یا بررسی محاسبات، با کارشناسان گلنور تماس بگیرید.
سؤالات متداول
قبل از شروع بدانید
پاسخ پرسش‌های رایج درباره دانلود DIALux evo، نصب پلاگین گلنور، فایلهای فوتومتریک IES و LDT و شروع محاسبات روشنایی.
20 پرسش
